광전송장비

FOMUX-NP

Ⅰ. 주요기능

▒ FOMUX-NP는 종속신호로 음성급 신호, 저속 및 고속데이터를 최대 8DS1E 용량으로 다중화/역다중화하여 전송 (채널급 다중화 장치)
▒ 종속신로호 DS1, DS1E, DS3, 음성급 신호, 저속/고속데이터를 STM-1 신호로 다중화/역다중화하여 전송하는 광가입자 전송장치(FLC)로 적용
▒ 단일 플랫폼에서 TDM 신호(DS1, DS1E, DS3), 음성급 신호 (전화, 교환, 전용선, RD 등) 및 EoS 기능을 이용한 이더넷 서비스를 제공

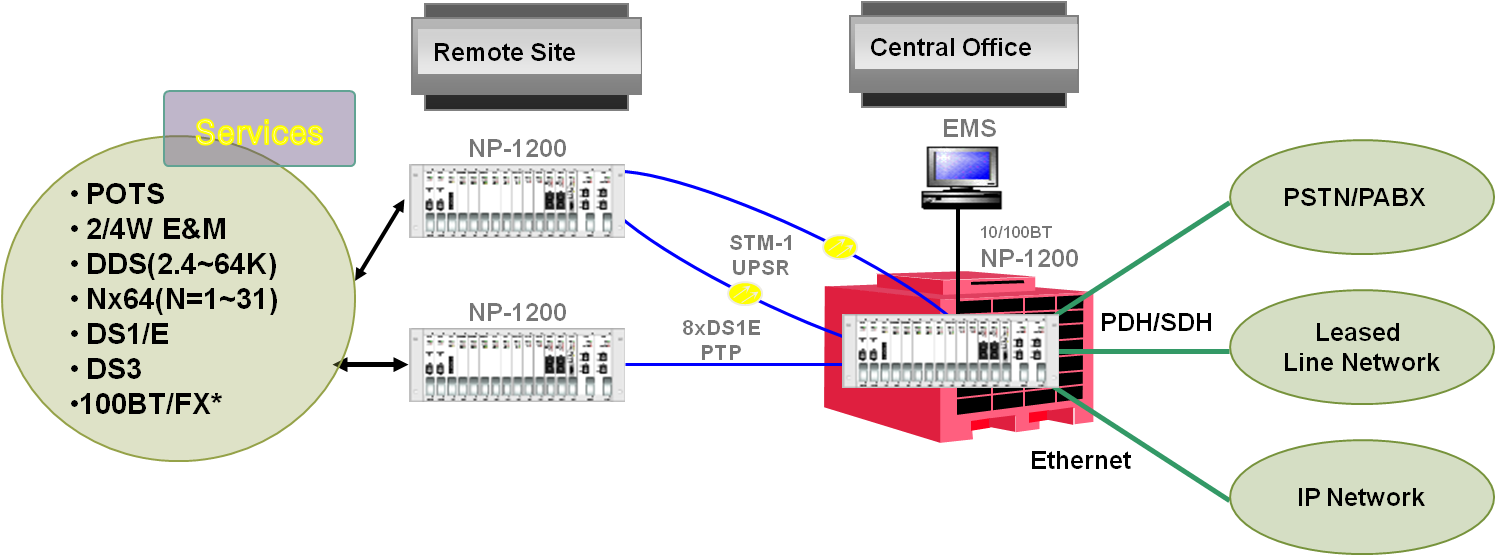

▒ 동일 플랫폼에서 카드의 실장 형태에 따라 가입자 광전송장치(FLC), 동기식 다중화 계위의 단국장치, STM-1 전송 장치로 운용
▒ 최대 8xE1 회선에 대한 DS0급 신호의 Drop/Insert 기능 제공으로 효율적인 E1 망 구성 기능 제공
   ㆍ채널급 다중화장치 (8xE1)
   ㆍ광가입자 전송장치 (STM-1)로 망 구성
   ㆍ공중망 및 자가통신망 구성 기능 제공

Ⅱ. 상세 사양

구분
사양
광 인터페이스
ㆍSONET OC-3/SDH STM-1 지원
ㆍSC/PC SM Mode 2km, 15km, 40km 지원
ㆍ1+1 Optic Working, Protection 지원
ㆍ경보표시(LOS, LOF, AIS 등 지원)
ㆍ성능정보 누적(B1, B2, B3)
이더넷 인터페이스
ㆍEthernet(100M/10M)신호를 입출력
ㆍEthernet 신호를 AU3로 변환
ㆍEthernet 신호를 전송대역을 가변(1M 단위로 최대 45Mbps)
ㆍEthernet(100M/10M) 신호를 물리적으로 2개의 채널로 분리하여 각각 대역을 할당
ㆍEthernet(100M/10M), AU3 신호의 경보 및 성능 감시
신호수용 용량
ㆍ2 X STM-1/shelf
ㆍ168 X DS-1/shelf
ㆍ126 X DS-1/shelf
ㆍ6 X DS-3/shelf
ㆍ6 X Ethernet 10/100 Base-T/shelf
회선 수용능력
ㆍRack(2,200mm) 당 최대 16시스템 수용
ㆍ셀프당 최대 2시스템 수용
루프백 기능
ㆍ고장지점 탐색을 위한 자국/대국 루프백 기능
유도 클럭 지원
ㆍDs1/DS1E 단위의 자체 BER 기능
ㆍ유니트의 이력관리 기능
전원
ㆍ직류 입력전원 : DC-48(-42.5 ~ 56.5)V
ㆍ전원 공급부 : 이중화
ㆍ소모 전력 : 셀프당(2 STM-1) 200W
동기식 다중/역다중화
기능(ITU-T 기준)
ㆍSTM-1 신호 및 인터페이스 광/전 변환
ㆍ신호종단 및 Mapping/Demapping 처리
ㆍOverhead/Pointer 종단 및 생성
ㆍ동기식 다중 및 역다중화
